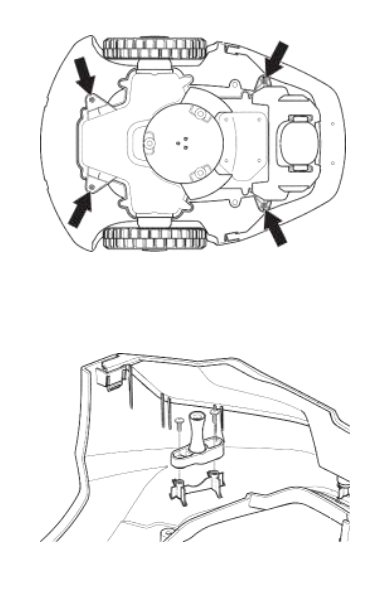

Demontage des Gehäuses
(Das Gehäuse ist mit vier Schrauben am Chassis befestigt)
• Bringen den Hauptschalter in die Stellung 0.
• Drehe den Mähroboter um. Lege den Mähroboter auf eine weiche, saubere Oberfläche, um so Beschädigungen des Gehäuses zu vermeiden.
• Drehe die vier Schrauben (Torx 25) heraus.
Wechsel der hinteren Gummidämpfer
• Löse die vier Schrauben (Torx 20), mit denen die beiden hinteren Gummidämpfer- Halterungen am Gehäuse befestigt werden.
Hinweis: Die Halterungen sind nicht symmetrisch angebracht. Notiere daher ihre Position, damit später eine korrekte erneute Montage stattfinden kann.
• Löse beide Schrauben (Torx 25), mit denen die Gummidämpfer in ihren Halterungen befestigt werden.
• Bringe neue Gummidämpfer in den Halterungen an. Ersetze stets beide Gummidämpfer gemeinsam.
• Montiere die Halterungen im Gehäuse.
Hinweis: Die Halterungen sind nicht symmetrisch angebracht. Stelle daher sicher, dass eine korrekte Montage erfolgt.

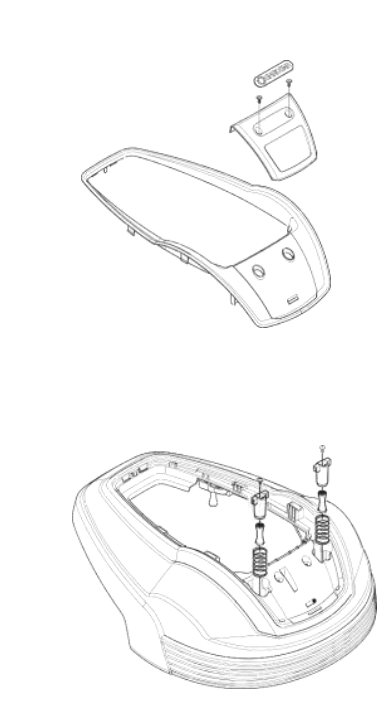

Wechsel der vorderen Gummidämpfer
Hinweis: Es ist normal, dass das GARDENA Schild bei der Demontage der Gehäusekomponenten beschädigt wird und daher bei der Montage ausgetauscht werden muss. Bei sehr sorgfältiger Handhabung kann das GARDENA Schild eventuell wiederverwendet werden.
• Demontiere das Gehäuse. (siehe oben)
• Entferne mit einem Messer das selbstklebende GARDENA Schild vom Gehäuse.
• Löse die beiden Schrauben (Torx 20), mit denen die Schildhalterung am Gehäuse befestigt wird, und entferne die Schildhalterung.
• Entferne den silberbeschichteten Rahmen, der mit Schnappbefestigungen am Gehäuse befestigt wird.
• Hebe die beiden Aufnahmen aus dem Gehäuse.
• Löse die beiden Schrauben (Torx 25), mit denen die Gummidämpfer an den Aufnahmen befestigt werden.
• Bringe die neuen Gummidämpfer an den Aufnahmen an und tausche beide Dämpfer gemeinsam aus.
• Montiere die Aufnahmen im Gehäuse.
• Bringe den silberbeschichteten Rahmen an.
• Montiere die Schildhalterung.
• Bringe ein neues selbstklebendes GARDENA Schild an.
• Montiere das Gehäuse. (siehe oben)
