Der Ein- bzw. Ausschaltdruck kann wie folgt beschrieben angepasst werden.:
ACHTUNG: Die Instandsetzung von Elektrogeräten darf nur von einer Elektrofachkraft unter Berücksichtigung der gesetzlichen Vorschriften durchgeführt werden. An den Anschlussklemmen im Druckschalter kann eine Gefahr durch Stromschlag bei nicht sachgemäßer Reparatur möglich sein.
Der Druckschalter kann wie folgt eingestellt werden:
Druckleitung öffnen damit die Pumpe anläuft und dabei den Einschaltdruck am Manometer ablesen
Druckleitung schließen damit die Pumpe ausgeht und den Ausschaltdruck am Manometer ablesen
Netzstecker aus der Steckdose ziehen
Deckel des Druckschalters abschrauben

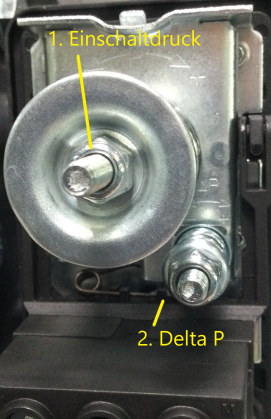

Einschaltdruck einstellen: Einstellschraube 1 drehen:
Richtung + = erhöht den Einschaltdruck
Richtung - = verringert den Einschaltdruck
Deckel wieder montieren
Hauswasserwerk in Betrieb nehmen, Wasserabnahme stoppen, die Pumpe muss abschalten. Falls nicht, ist der Ausschaltdruck (Druckdifferenz) zu reduzieren
Druckdifferenz (Ausschaltdruck) ändern: Einstellschraube 2 drehen:
Richtung + = erhöht den Ausschaltdruck
Richtung - = verringert den Ausschaltdruck
Nötigenfalls die Schritte wiederholen.
Ein zu hoch eingestellter Ausschaltdruck kann dazu führen, dass der Druckschalter das Gerät nicht mehr ausschaltet. Dies birgt die Gefahr von Verletzung durch heißes Wasser und Beschädigung der Pumpe.
Daher empfehlen wir den Ausschaltdruck um mindestens 0,2 bar niedriger einzustellen, als der an der Anlage mögliche Maximaldruck des Hauswasserwerks!
