Probleme beim Ansaugen sind meist auf Undichtigkeiten auf der Saugseite zurückzuführen!
Damit Hauswasserwerke ordnungsgemäß ansaugen und arbeiten können, muss die Saugseite 100 % luftdicht und vakuumfest sein. Nur so erreichen diese Geräte im Ansaugbetrieb den erforderlichen Unterdruck/ Sog, um das Wasser problemlos ansaugen zu können.
Je tiefer der Wasserspiegel, desto höher muss der Unterdruck saugseitig aufgebaut werden. Merke: Luftundichte Stellen sind oft wasserdicht (unsichtbar)! Kleinste Undichtigkeiten können gerade bei großen Saugtiefen zum Problem werden. Beispielsweise kann es somit sein, dass das Flachansaugen z. B. aus einem Eimer oder Pool funktioniert, obwohl das Ansaugen aus der Tiefe wegen minimaler Undichtheiten unmöglich ist.
Richtiges Ansaugen
• Trenne das Hauswasserwerk von der Stromversorgung.
• Drehschalter (11) auf „OFF“ drehen.
• Deckel (10) der Filterkammer von Hand aufdrehen.
• Eine Verschlusskappe (9) der Druckseite zur Entlüftung öffnen.
• Eventuell vorhandene Ventile in der Druckleitung (Anschlussgeräte, Wasserstopp, etc.) öffnen und Restwasser im Druckschlauch entleeren, damit die Luft beim Befüllen und Ansaugen entweichen kann.
• Fördermedium über den Einfüllstutzen(13) langsam einfüllen (ca. 2 bis 3 l), bis über den offenen Anschluss der Druckseite (8) Wasser austritt.
• Deckel (10) der Filterkammer wieder von Hand bis zum Anschlag zudrehen.
• Die zur Entlüftung geöffnete Verschlusskappe (9) der Druckseite wieder schließen.
• Netzstecker in eine 230 V AC Netz-Steckdose einstecken.
• Drehschalter (11) auf „START“ drehen. Die Pumpe läuft sofort an. Nach erfolgtem Ansaugen schaltet der Drehschalter automatisch auf „AUTO“ und die Trockenlaufsicherung ist aktiviert. Nach Erreichen des max. Drucks schaltet die Pumpe automatisch ab. Bei unterschreiten des min. Drucks durch Wasserentnahme schaltet die Pumpe automatisch ein.
Falls das Hauswasserwerk dennoch nicht ansaugt, kannst Du mit nachfolgendem Test prüfen, ob die Ursache am Hauswasserwerk oder an der Saugleitung liegt!

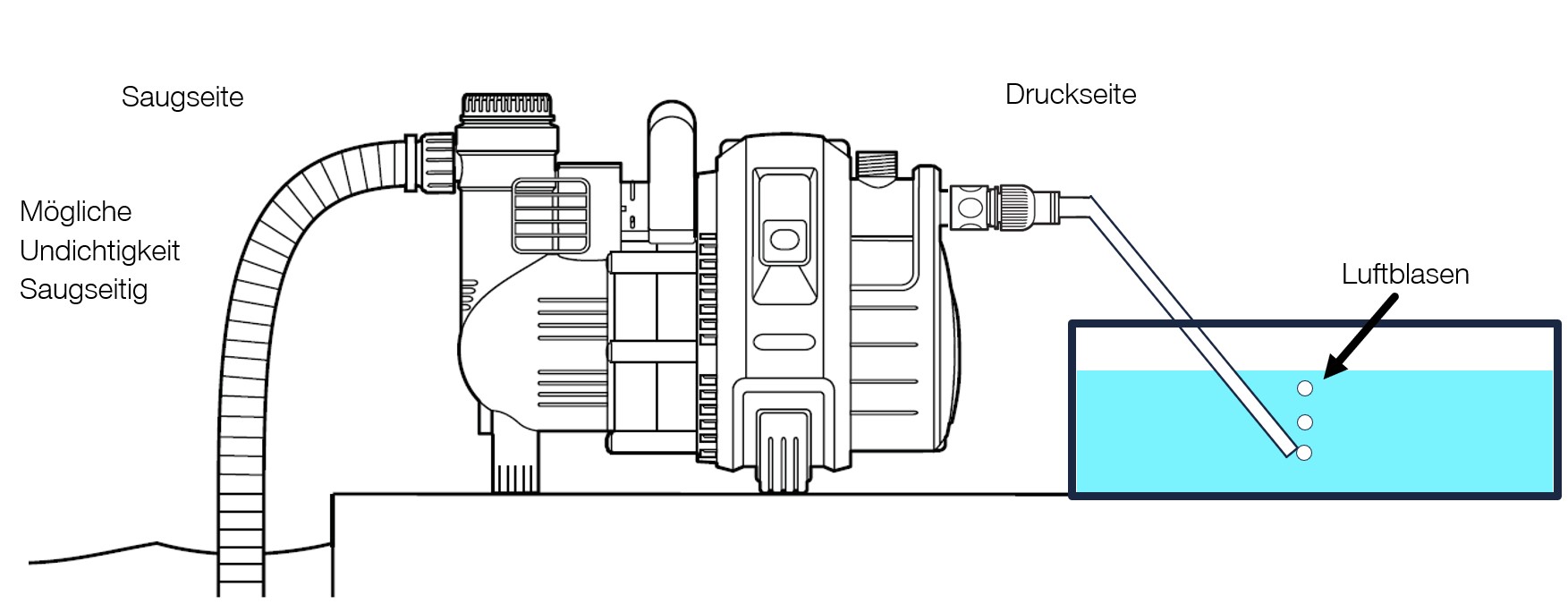

Luftblasentest
1. Trenne das Hauswasserwerk von der Stromversorgung
2. Die Saugleitung bleibt / wird angeschlossen
3. Drehe den Drehschalter (11) auf die Position „OFF“
4. Verschlusskappe (9) öffnen Hauswasserwerk langsam mit Wasser befüllen bis über die Entlüftung Wasser austritt
5. Transparenten Filterdeckel (10) bis zum Anschlag schließen. Verschlusskappe (9) schließen.
Der Ausgang des Schlauches auf der Ausgangsseite muss geöffnet sein.
6. Ausgangsschlauch mindestens ca. 1 m in die Höhe halten und dessen Ende nach unten in einen wassergefüllten Eimer oder ähnliches führen und den Schlauch unter Wasser halten
7. Gerät mit der Stromversorgung verbinden. Drehschalter (11) auf Pos. „START“ drehen.
Achtung:
Das Hauswasserwerk läuft gleich an.
Nun sollten aus dem Schlauchende unter Wasser Luftblasen herauskommen und aufsteigen. Steigen nach 7 Min. immer noch Luftblasen auf, ohne dass eine Wasserförderung einsetzt, zieht das Hauswasserwerk saugseitig Falschluft (Ursache / Behebung wird im weiteren Verlauf beschrieben).
Steigen jedoch nach ca. 30 Sekunden keine Luftblasen auf, und es wird kein Wasser gefördert, liegt ein anderer Fehler vor, z. B. klemmt evtl. das Rückschlagventil am Ende des Saugschlauchs (bitte auf Gängigkeit überprüfen) oder die Turbine / Filter sind verstopft, verschmutzt oder beschädigt.
Fahre in diesem Fall zunächst mit der Ansaugprüfung fort.
Ansaugprüfung
• Trenne das Hauswasserwerk von der Stromversorgung
• Entferne alles an der Saugseite, was nicht zum Gerät gehört
• Drehe den Drehschalter (11) auf die Position „OFF“
• Verschlusskappe (9) öffnen
• Das Hauswasserwerk langsam mit Wasser befüllen bis über die Entlüftung Wasser austritt, transparenten Filterdeckel bis zum Anschlag schließen.
• Verschlusskappe (9) schließen. Der Ausgang des Schlauches auf der Ausgangsseite muss geöffnet sein.
• Halte den Ausgangsschlauch mindestens ca. 1 m in die Höhe.(siehe Abb.)
• Flache Innenhand dichtend an den Ansaugstutzen des Gerätes pressen (siehe Abb.).
• Gerät erneut mit der Stromversorgung verbinden. Drehschalter auf „START“ drehen
Achtung: Das Hauswasserwerk läuft gleich an.
Ist das Hauswasserwerk in Ordnung, so saugt dieses nach 10-20 Sekunden die Hand an.
Die Störung liegt dann nicht am Hauswasserwerk selber, sondern im Bereich der Sauginstallation. Saugt es die Hand nicht an, so liegt eine Undichtigkeit an Geräteverschraubungen (transparenter Deckel, Drehschalter, Ablassschraube) vor oder die Turbine / Filter sind verstopft, verschmutzt oder beschädigt.
Mögliche Ursachen einer Undichtheit
Achtung
Luftundichte Stellen an Verschraubungen tropfen nicht zwangsweise und sind somit nicht offensichtlich!
• Saugschlauch defekt: Hierbei genügen schon eine kleine Beschädigungen, Schürfungen oder ähnliches
• Undichtheit an den Übergängen Saugschlauch zu Anschlussteilen
• Undichtheit an den Verschraubungen / am Anschluss zur Pumpe
• nicht saugbeständige Anschlussteile wurden verwendet

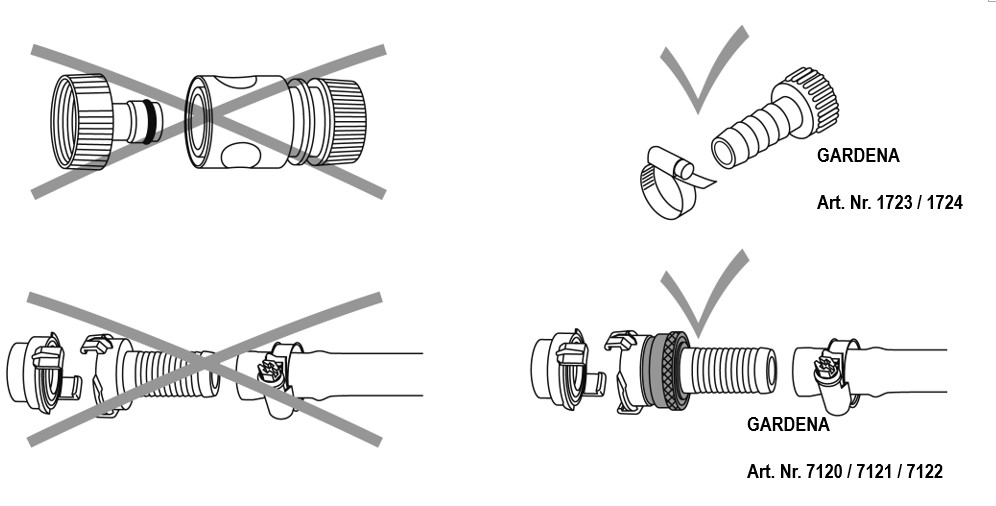

• Saugseitig keine Steck-Systemteile oder Schnellkupplungen, sondern ausschließlich direkte Verschraubungen z. B. Art. 1723 bzw. Art. 1724 oder vakuumfeste Saug- und Hochdruckkupplungen z. B. Art. 7121 verwenden
• Saugseitig nur Saugschläuche zur Ansaugung verwenden (z. B. Art. 1411, Art. 1412, Art. 1721-22)
• Anschlussteile an den Übergängen nicht dicht verschraubt (evtl. falsche Dichtmittel verwendet)
Keinen Hanf für Verschraubungen in Verbindung mit Gewinden auf der Saugseite verwenden, da zwischen den Fasern Luft angesaugt werden kann. Hanfabdichtungen, wenn überhaupt, dann nur auf der Druckseite verwenden. Für den Fall, dass Dichtmittel erforderlich werden, empfehlen wir die Verwendung von Teflonband.
Reinigen der Gummidichtungen vor dem Zusammenfügen / -schrauben und fetten diese mit Silikonfett oder technischer Vaseline ein
• Transparenter Filterdeckel defekt. Dieser muss sich straff eindrehen lassen. Geht er sehr leicht einzuschrauben, ist er defekt und muss erneuert werden.

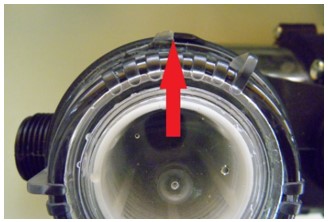

• Transparenter Filterdeckel überdreht. Ein überdrehter Filterdeckel kann ebenfalls eine Undichtigkeit an der Saugseite hervorrufen. In diesem Fall den Deckel bis zum Anschlag zurück drehen. Siehe Bild.
